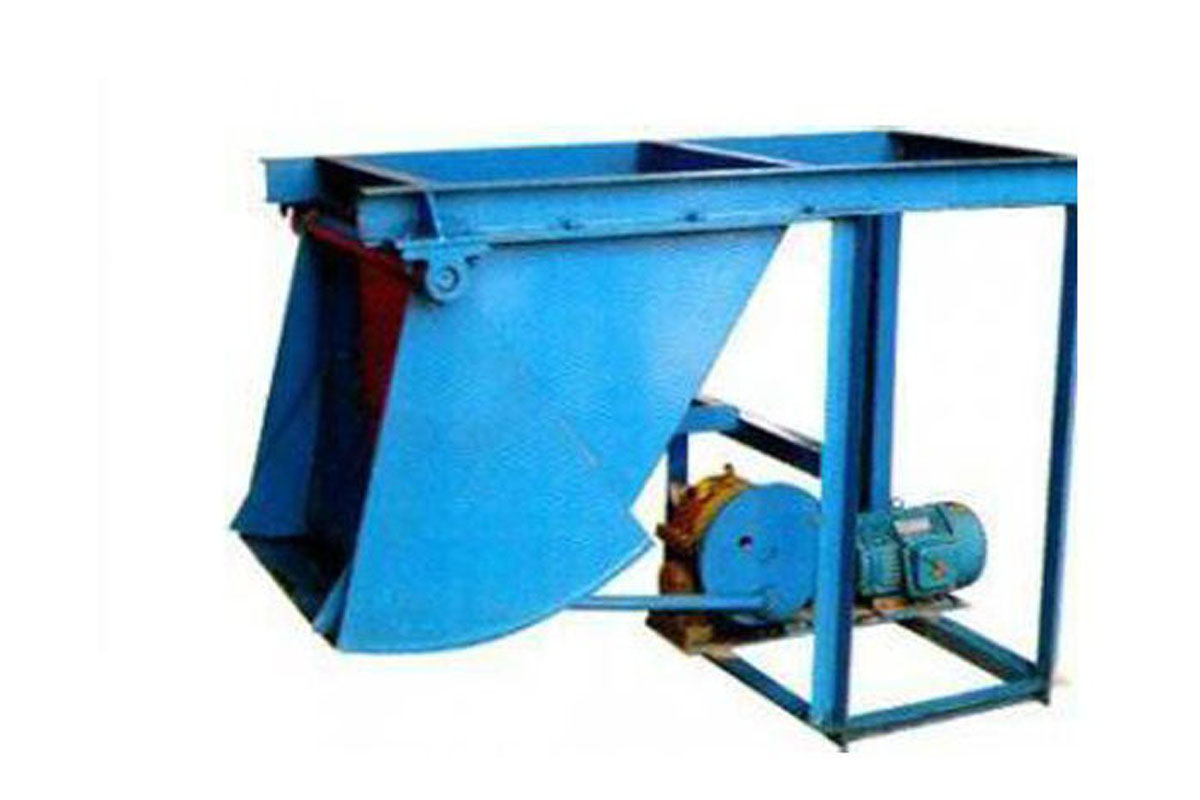

槽式給料機概述

GZB擺式給料機又稱往復式給料機或槽式給料機或擺式給礦機，它是貯礦槽排料應用較早的一種給料設備。擺式給料機是一種運輸機械的輔助設備，它適用于短矩離，按一定量輸送小塊而比重較大的物料，其給粒度在35～100毫米以下；不宜用于粘性物料。擺式給料機的給料板的動作有前后往復移動式，抖動式以及擺動式等。傳動機構均為曲柄回轉式。

槽式給料機應用

擺式給料機適用于選礦、煤炭、化工及其他部門，將顆粒狀物料從貯料槽經漏斗輸送給各種類型的受料裝置。擺式給料機不適宜輸送干粉狀或太大粒度的物料，否則會出現粉塵污染及出口堵塞現象。

技術參數

型  號	進料口	偏心輪行程	擺 動次數	Zui大給料粒度	外  形			給 料能力	電動機			重量
	L×M	mm	次/分	mm				t/h				kg
	mm				L	B	H		型號	功率	轉速
										kw	r.p.m
300×300	300×300	0~90	46	30	1000	450	500	6.5	Y80S-4	1.1	1390	272
400×400	400×400	0~170	46	35	1050	550	560	12	Y90S-4	1.1	1400	558
600×600	600×600	0~200	46	50	1295	820	745	25	Y90L-4	1.5	1400	613

工作原理

擺式給料機由殼體、弧板、鄂板、驅動裝置、閘板等組成，當電機開動后經減速機、曲柄連桿機拖動弧板做圓弧往返運動，將煤均勻地卸到其他設備上。

安裝說明

• 擺式給料機直接固定在料倉下，安裝前找平后將其用螺栓緊固。

• 安裝后的擺式給料機應留有20mm的游動間隙，橫向應水平，懸掛裝置采用柔性連接。
